Hệ Thống Chữa Cháy FM200

Mô tả chi tiết FM200

FM200 (FM-200™) là một loại chất khí sạch không màu, không mùi, chứa cacbon, hydro và flo thường được sử dụng để làm bình chữa cháy bằng khí (Bình chữa cháy FM200 Kidde Fire Systems – Kidde Fenwal, FirePro Systems, Stat-X Systems,…).

Nó không phá hủy tầng ozone, không gây hại cho các thiết bị điện tử, không ảnh hưởng đến sức khỏe con người.  Hệ thống báo cháy, chữa cháy FM200 là một hệ thống không có nước, nó được thải ra trong vòng 10 giây khi phát hiện đám cháy và ngăn chặn lửa ngay lập tức.

Bình khí FM-200 (chứa chất chữa cháy) Tủ điều khiển trung tâm (nơi xử lý các tín hiệu và điều hướng hoạt động)

Đầu dò khói (tự động dò tìm, phát hiện tín hiệu, truyền tín hiệu về trung tâm điều khiển) Đầu phun khí (phun khí để dập tắt đám cháy)

Ngoài ra còn có các bộ phận phụ khác như: đầu kích hoạt, công tắc áp lực, Chuông, đèn, còi báo cháy,…

Hệ thống báo cháy, chữa cháy FM200 là gì?

Để hiểu rõ hệ thống báo cháy, chữa cháy FM200 thì trước tiên ta cần hiểu rõ FM200 là gì?

FM200 là gì?

FM200 (FM-200™) là một loại chất khí sạch không màu, không mùi, chứa cacbon, hydro và flo thường được sử dụng để làm bình chữa cháy bằng khí (Bình chữa cháy FM200 Kidde Fire Systems – Kidde Fenwal, FirePro Systems, Stat-X Systems,…). Nó không phá hủy tầng ozone, không gây hại cho các thiết bị điện tử, không ảnh hưởng đến sức khỏe con người.

Khí FM200 có tên khoa học là Heptafluoropropane (1,1,1,2,3,3,3-Heptafluoropropane), Apaflurane, HFC-227ea, R-227ea, HFC-227 và công thức hóa học là C3F7H

Khí FM200 không chứa các nguyên tử chlorine hoặc bromin, không có hiệu ứng suy giảm ozone. Tuổi thọ khí quyển của nó xấp xỉ từ 31 đến 42 năm. Nó không để lại các cặn bã hoặc dầu và có thể được loại bỏ bằng cách thông gió của không gian bị ảnh hưởng.

Hệ thống báo cháy, chữa cháy FM200

Hệ thống báo cháy, chữa cháy FM200 là một hệ thống không có nước, nó được thải ra trong vòng 10 giây khi phát hiện đám cháy và ngăn chặn lửa ngay lập tức.

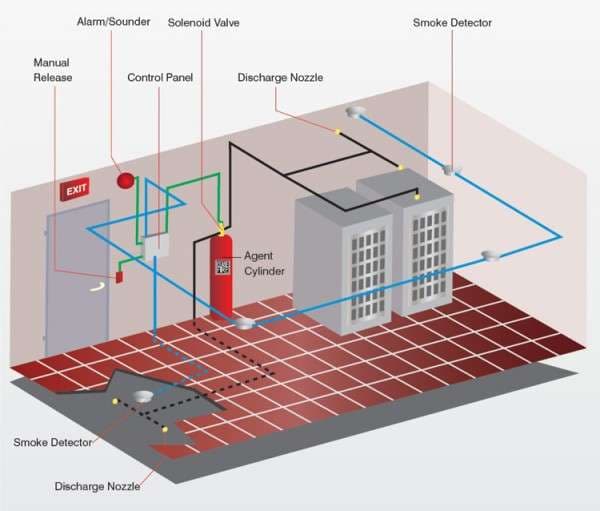

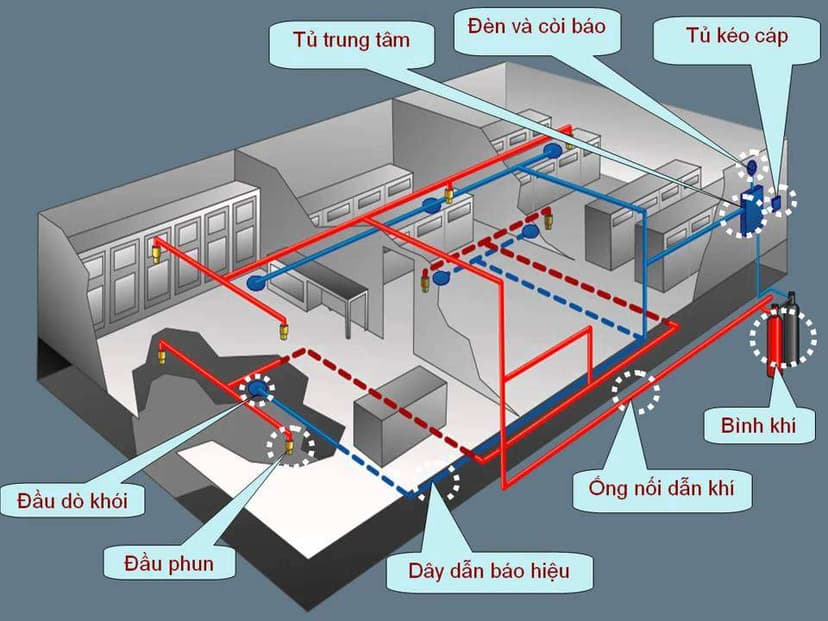

Sơ đồ, cách lắp đặt Hệ thống báo cháy, chữa cháy FM-200

Hệ thống báo cháy, chữa cháy FM200 bao gồm các thành phần sau:

• Bình khí FM-200 (chứa chất chữa cháy)
• Tủ điều khiển trung tâm (nơi xử lý các tín hiệu và điều hướng hoạt động)
• Đầu dò khói (tự động dò tìm, phát hiện tín hiệu, truyền tín hiệu về trung tâm điều khiển)
• Đầu phun khí (phun khí để dập tắt đám cháy)
• Ngoài ra còn có các bộ phận phụ khác như: đầu kích hoạt, công tắc áp lực, Chuông, đèn, còi báo cháy,…

Nguyên lý hoạt động của hệ thống chữa cháy FM-200

FM-200 tác dụng với chất cháy, hấp thụ nhiệt của đám cháy làm ngăn cản phản ứng hoá học của chuỗi phản ứng cháy, nhưng đặc biệt là không làm giảm lượng oxy trong không khí xuống thấp như hệ thống CO2, vì vậy trong phòng vẫn còn khí Oxy và không gây ngạt, không gây ảnh hưởng đến người còn ở lại trong phòng khi hệ thống phun xả.

Sử dụng khí FM-200 chữa cháy rất hiệu quả với các đám cháy lớp (class) A, B và C.

Khí FM-200 sẽ được nén dưới dạng chất lỏng trong bình áp lực cùng với khí N2 để đảm bảo khi phun xả khí FM-200 sẽ được đẩy ra ngoài bao phủ hết không gian trong phòng cần chữa cháy thông qua hệ thống đường ống và đầu phun dạng hở loại 360° hoặc 180° dưới dạng khí.

Lượng khí FM-200 phải được tính toán cẩn thận để bảo đảm mật độ phun cần thiết, không vượt ngưỡng cho phép đối với khu vực có người là 10%.

Đường kính ống dẫn khí và kích thước vòi phun được tính chính xác nhờ phần mềm hổ trợ, sao cho thời gian xả khí của hệ thống không dưới 5 giây và không quá 10 giây.

Chế độ hoạt động của hệ thống chữa cháy FM-200

Chế độ tự động

Hệ thống sẽ được kích hoạt phun xả sau khi trải qua 2 mức cảnh báo:

Cảnh báo mức 1

Khi 1 trong 2 loại đầu báo hoặc đầu báo khói, hoặc đầu báo nhiệt trong cùng 1 khu vực báo tín hiệu, tủ điều khiển (trung tâm điều khiển) sẽ phát tín hiệu cảnh báo mức 1, lúc này tủ sẽ tác động đến chuông của khu vực đó với ý nghĩa cảnh báo mọi người có sự cố cháy, đồng thời lúc này van điện từ của hệ thống bình FM-200 chưa bị tác động. Nên hệ thống FM-200 vẫn chưa phun xả khí khi hệ thống cảnh báo mức 1.

Cảnh bảo mức 2

Khi cả 2 loại đầu báo (đầu báo khói và nhiệt) trong cùng 1 khu vực bị tác động, tủ điều khiển (trung tâm điều khiển) sẽ phát tín hiệu cảnh báo mức 2, lúc này tủ điều khiển sẽ tác động chuông và còi đèn của khu vực đó, để báo cho mọi người có sự cố cháy và hệ thống chuẩn bị phun xả khí

Sau một thời gian trễ 30 – 60 giây (người lập trình tủ có thể tùy chỉnh thời gian trễ này) đủ cho mọi người di tản ra khỏi khu vực nguy hiểm, tủ trung tâm cấp điện cho van điều khiển (solenoid) để kích hoạt hệ thống bình chứa khí FM-200. Lúc này khí FM-200 được phun ra để dập tắt đám cháy.

Nếu trong thời gian 30 giây (kể từ lúc có cảnh báo cấp 2), nếu phát hiện trong phòng vẫn còn người hoặc vì lí do nào đó chưa thể phun xả khí FM200, có thể nhấn và giữ nút ABORT của khu vực đó, để trì hoãn quá trình kích hoạt van điều khiển hệ thống chữa cháy. Khi buông nút nhấn này ra, hệ thống sẽ bị kích hoạt sau 30 giây.

Chế độ bằng tay

Ngoài viêc tác động phun xả khí FM200 một cách tự động như đã nêu ở trên, hệ thống có thể được tác động phun khí FM-200 bằng tay, khi nút nhấn EXTINGHUISHANT RELEASE, lúc này trung tâm phát tín hiệu cảnh báo (tác động còi của khu vực đó) xả khí FM-200 vào khu vực cần bảo vệ.

Ngoài việc kích hoạt hệ thống chữa cháy, tủ trung tâm còn cấp tiếp điểm hoặc nguồn 24VDC để cắt hệ thống quạt thông gió, cắt nguồn cung cấp, giao tiếp với hệ thống báo cháy của toà nhà.

Ứng dụng Hệ thống chữa cháy FM200

Hệ thống chữa cháy FM200 thường được sử dụng trong:

• Trung tâm Dữ liệu
• Các cơ sở viễn thông
• Cơ sở y tế
• Các thiết bị xử lý dữ liệu.
• Các thiết bị truyền thông.
• Các thiết bị y tế có giá trị cao.
• Các thiết bị công nghiệp có giá trị cao.
• Thư viện, nhà bảo tàng, phòng trưng bày nghệ thuật.
• Phòng máy chủ
• Phòng UPS
• Phòng cách âm.
• Các phòng điều khiển
• Khu vực lưu trữ chất cháy nổ.

Ưu điểm chính của hệ thống chữa cháy FM200

An toàn cho con người:

• An toàn cho con người (heptafluoropropane là một hợp chất gồm cacbon, flo và hydro không màu, không mùi và không dẫn điện. Hợp chất này dập lửa bằng cách gây “gián đoạn” hóa học quá trình cháy mà không làm ảnh hưởng đến lượng oxy sẵn có nên không gây ảnh hưởng đến sức khỏe của con người vì thế không cần di chuyển người ngay lập tức khi phun)

Được chứng nhận thế giới

• (Hệ thống FM200 đã đạt được các chứng nhận phòng cháy trên thế giới như UL, FM, USCG (Marine system & Agent), NFPA 2001, BFPSA, ISO 14520…)

Chứng nhận phòng cháy trên thế giới như UL, FM, USCG (Marine system & Agent), NFPA 2001, BFPSA, ISO 14520…

An toàn cho thiết bị

• Không làm hư hại tài sản sau khi đã dập tắt lửa (vì không sử dụng dụng nước, bọt, và dập lửa nhanh)
• Thân thiện với môi trường, không gây ảnh hưởng đến tần ôzôn (theo thẩm định dữ liệu độc tính từ cơ quan bảo vệ môi trường của Hoa Kỳ – US EPA)
• Độ bảo vệ cao (FM200 là một hợp chất ổn định dưới dạng chất lỏng bảo quản dưới áp suất. Khi nhả ra hợp chất này biến thành hơi và trộn lẫn với không khí để có thể lan tới những góc xa nhất của căn phòng được bảo vệ. Chỉ cần một hàm lượng khoảng 7% thể tích là đủ để dập lửa trên các bề mặt. Việc xả tức thì sau khi phát hiện lửa của hệ thống cho phép hệ thống có thời gian phản ứng dưới 10 giây)
• Thích hợp với các khu vực có tính chất đặc biệt (xem lại Ứng dụng Hệ thống chữa cháy FM200 thường được sử dụng ở đâu)
• Do nồng độ sử dụng thấp (6.25%), để bảo vệ 1 phòng kích thước đến 20x14x3 m, hệ thống FM200 chỉ sử dụng 1 bình 368L, không sử dụng hệ thống ống góp phức tạp chỉ dành cho nhiều bình)

Tiết kiệm chi phí

• Tiết kiệm chi phí, hiệu quả kinh tế (Chỉ cần một hàm lượng khoảng 7% thể tích là đủ để dập lửa trên các bề mặt)

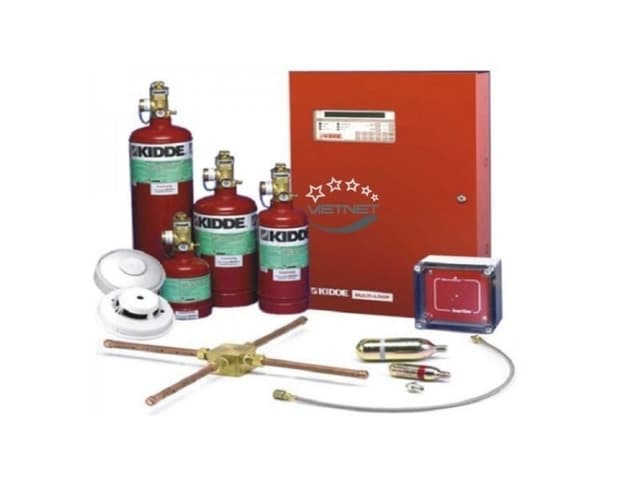

• Hệ thống đơn giản, dễ điều khiển và sử dụng (thiết bị hệ thống FM200 cơ bản rất đơn giản gồm:
• • Bình khí FM200
  • Đầu kích hoạt
  • Công tắc áp lựcĐầu phun
  • Đường ống
  • Đầu dò khói
  • Và tủ điều khiển.

Các tiêu chuẩn kỹ thuật được áp dụng cho hệ thống chữa cháy tự động khí FM-200:

Dựa vào các luật PCCC về việc “Quy định việc quản lý của Nhà n­­ước đối với công tác PCCC”, các tiêu chuẩn sau được áp dụng để thiết kế cho hệ thống chữa cháy tự động:

• TCVN 2622-1995 – Phòng cháy, chống cháy cho nhà và công trình – Yêu cầu thiết kế
• TCVN 5760-1993 – Hệ thống chữa cháy – Yêu cầu chung về thiết kế, lắp đặt và sử dụng
• TCVN 7161-9-2002 –Hệ thống chữa cháy bằng bình khí – Tính chất thiết kế hệ thống
• TCVN 5738-2001 – Hệ thống báo cháy tự động – Yêu cầu kỹ thuật
• NFPA-2001 – Tiêu chuẩn về hệ thống chữa cháy khí sạch
• NFPA-70 – Tiêu chuẩn về thiết kế hệ thống điện
• NFPA-72 – Tiêu chuẩn về thiết kế hệ thống báo cháy tự động

Lắp đặt hệ thống chữa cháy FM200 của hãng nào? Mua thiết bị, bình chữa cháy FM200 ở đâu?

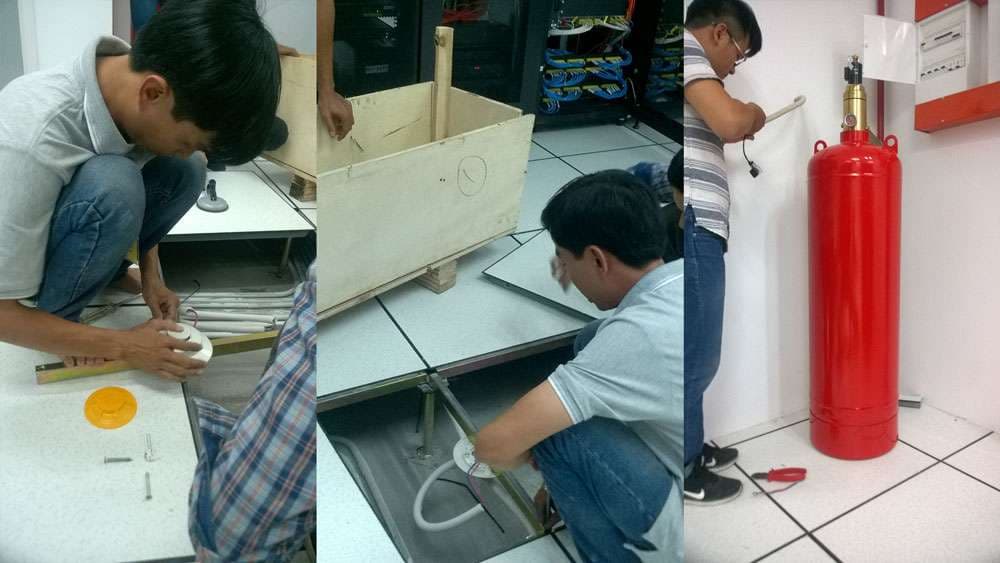

Việt Nét – Lắp đặt hệ thống FM200

Lắp đặt hệ thống chữa cháy FM200 của hãng nào?

Trên thị trường có rất nhiều hãng cung cấp bình khí FM200 tuy nhiên để kể tên hãng nổi tiếng được Hoa Kỳ công nhận/ chứng nhận an toàn và hiệu quả thì chỉ có vài hãng như: Kidde (Hoa Kỳ) , FirePro (Hoa Kỳ) thôi. Vì thế chúng tôi khuyên bạn nên dùng những hãng nỗi tiếng như kể trên để tránh tình trạng khi có sự cố cháy ảnh hưởng đến con người và tài sản.

Mua thiết bị, bình chữa cháy FM200 ở đâu?

Hiện tại có rất nhiều công ty, cửa hàng tự xưng là “nhà phân phối chính hãng” các thiết bị báo cháy, bình chữa cháy FM200 ở Việt Nam tuy nhiên thực chất ở Việt Nam không có quá nhiều nhà phân phối chính thức từ hãng (Kidde, FirePro) họ chỉ được cung cấp từ những công ty lớn nhập khẩu trực tiếp từ hãng (Nhà Phân Phối chính hãng) cung cấp lại và tự mạo nhận là nhà phân phối thôi, vì thế người tiêu dùng nên tiềm hiểu kỹ càng trước khi mua để tránh tiền mất tật mang.
—-
Trên đây là giới thiệu về Nguyên lý hoạt động, Ứng dụng, Tư vấn mua thiết bị lắp đặt Hệ Thống Báo Cháy, Chữa Cháy FM200.

Quý khách nếu muốn biết thêm chi tiết, xin vui lòng liên với phòng kinh doanh (hỗ trợ tư vấn báo giá) hoặc phòng kỹ thuật (tìm hiểu, giải đáp cách lắp đặt) của công ty Việt Nét để được tư vấn đến từng giải pháp một cách tốt nhất.

Giới Thiệu về Việt Nét

Việt Nét – Nhà phân phối các thiết bị PCCC, bình khí chữa cháy FM-200: Kidde, FirePro, Stat-X (từ Hoa Kỳ) ủy quyền chính thức tại Việt Nam – Nhập khẩu trực tiếp từ hãng (nước ngoài), đồng thời là một công ty chuyên thiết kế, tư vấn, lắp đặt hệ thống chữa cháy FM200 cho hàng trăm dự án lớn nhỏ (có những dự án lên đến hàng chục tỷ) với hơn 10 năm kinh nghiệm trong nghề
