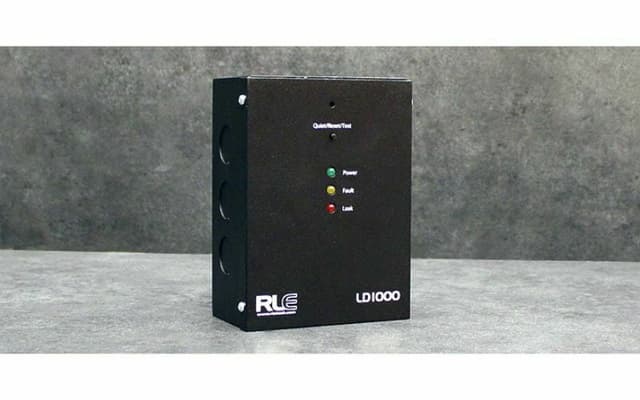

Bộ điều khiển vùng SeaHawk LD1000 – Giám sát rò rỉ chất lỏng

Mô tả

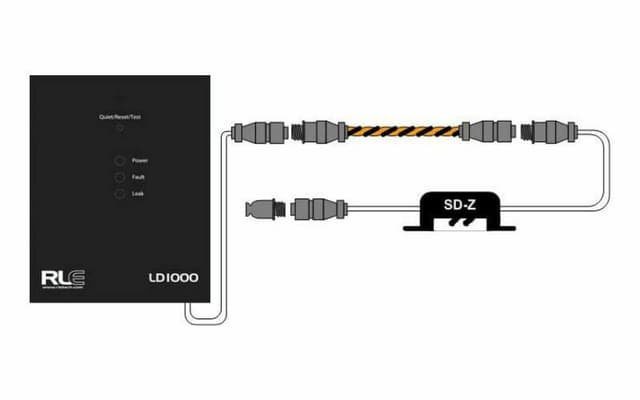

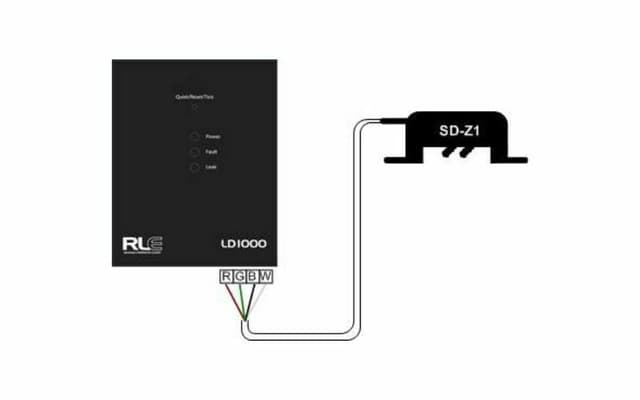

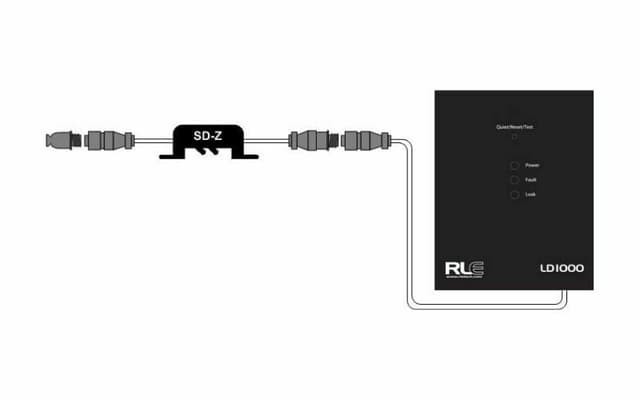

Bộ điều khiển phát hiện nước và rò rỉ vùng đơn SeaHawk LD1000 giám sát tới 1000 feet (305 mét) cáp cảm biến. Nó tương thích với tất cả các cáp cảm biến SeaHawk và đầu dò tại chỗ SeaHawk SD-Z và SD-Z1.

Là một bộ điều khiển phát hiện rò rỉ độc lập, LD1000 có báo động âm thanh và ba đèn báo LED. LD1000 cũng có thể tích hợp vào các hệ thống giám sát hiện tại. Đó là lý tưởng cho các khu vực nhỏ, các thiết bị mà cáp cảm biến hoặc phát hiện điểm được tiếp xúc hoặc rò rỉ có thể dễ dàng xác định vị trí và các khu vực có thể dễ dàng nhận thấy báo động có thể nghe thấy / dễ thấy.

Hãy chắc chắn rằng bạn có nguồn điện phù hợp!

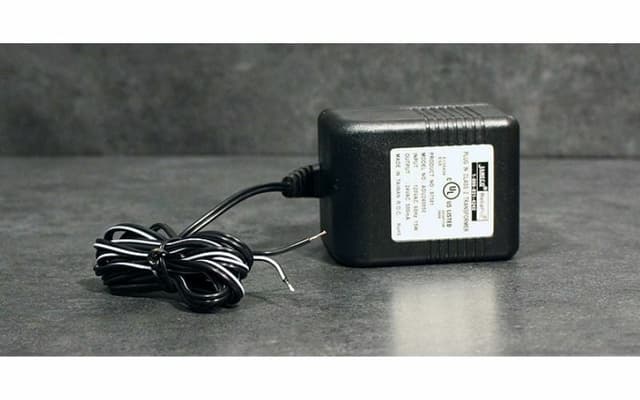

Lưu ý: LD1000 yêu cầu nguồn điện bị cô lập. Nguồn điện không được bao gồm trong LD1000. Mua nguồn cấp RLE PSWA-DC-24 hoặc WA-AC-24.

Thông số kỹ thuật:

Các tính năng chính

• Giám sát các thiết bị dò tìm phát hiện rò rỉ và / hoặc phát hiện rò rỉ lên tới 1.000 feet (305 mét)
• Ba đèn LED chỉ báo: Nguồn, rò rỉ, lỗi
• Báo cáo âm thanh có thể chọn
• Có thể định cấu hình cho hoạt động được giám sát hoặc không được giám sát
• Cài đặt độ nhạy có thể điều chỉnh
• Wall mount enclosure
• Hai rơle đầu ra Form C cho rò rỉ và báo động lỗi

Thiết bị đi kèm: Bộ điều khiển LD1000, cáp đầu cuối, đầu cuối dòng (EOL)

Yêu cầu bổ sung: Bộ cấp nguồn RLE, bộ phát hiện cảm biến cáp và điểm phát hiện (khi cần thiết cho ứng dụng)

Nguồn: Yêu cầu nguồn điện bị cô lập cho hoạt động DC.

• 24VDC (± 10%) Bị cô lập @ 300mA max .; yêu cầu nguồn cấp RLE PSWA-DC-24-ST (không bao gồm)
• 24VAC (± 10%) @ 300mA max .; yêu cầu nguồn cấp RLE WA-AC-24-ST (không bao gồm)

Đầu vào

• Cáp phát hiện rò rỉ: Tương thích với cáp cảm biến SeaHawk (không bao gồm)
• Đầu vào cáp: Yêu cầu đầu cáp 15ft (4.6m) và bộ ngắt EOL (bao gồm)
• Chiều dài cáp tối đa cảm biến: 1000 feet (305m) cáp cảm biến
• Thời gian đáp ứng phát hiện: Có thể định cấu hình trong 10 giây hoặc 2 phút, ± 10%, khi được sử dụng với cáp dẫn điện hoặc cáp cảm biến hóa học.

Đầu ra: 1 Tiếp điểm rò rỉ dạng C, 1 rơle lỗi hình cáp C, có thể cấu hình thành 2 rơle báo động tổng hợp; 1A @ 24VDC, điện trở 0.5A @ 120VAC; có thể định cấu hình được giám sát hoặc không được giám sát, chốt hoặc không được chốt

Thông báo cảnh báo: Báo động âm thanh 85DBA @ 2ft (0.6m); Có thể chọn

Giao diện bảng điều khiển phía trước

• Đèn LED: Nguồn: 1 màu xanh lá cây (bật / tắt); Lỗi cáp: 1 màu hổ phách; Phát hiện rò rỉ: 1 màu đỏ
• Các nút ấn: 1: Im lặng, Reset, Test

Môi trường hoạt động

• Nhiệt độ: 32 ° đến 122 ° F (0 ° đến 50 ° C)
• Độ ẩm: 5% đến 95% RH, không ngưng tụ
• Độ cao: tối đa 15.000ft (4.572m)

Môi trường lưu trữ: -4 ° đến 158 ° F (-20 ° đến 70 ° C)

Kích thước: 4.125 ″ W x 5.5 ″ H x 2,25 ″ D (105mmW x 140mmH x 58mmD)

Trọng lượng: 27,0 oz. (765g)

Gắn kết: Wall mount

Chứng chỉ: CE; ETL được liệt kê: phù hợp với UL 61010-1, EN 61010, CSA C22.2 số 61010-1, IEC 61326: 1997; Tuân thủ RoHS

—

Bộ điều khiển vùng LD1000 là sản phẩm thuộc dòng sản phẩm SeaHawk của hãng RLE Technology
